内部局部放电波形特征解析

在高压电气设备运行过程中，内部局部放电是反映绝缘缺陷最敏感的早期信号之一。所谓局部放电，是指发生在绝缘系统局部区域、未形成贯穿击穿的瞬态放电现象，其持续时间通常小于1μs，属于典型的高频脉冲过程。通过对局部放电波形特征的分析，可以有效判断绝缘内部缺陷类型、发展趋势以及故障严重程度，因此在变压器、GIS、开关柜及电缆检测中具有重要意义。

从时域波形来看，内部局部放电通常表现为快速上升、缓慢衰减的脉冲信号。其前沿陡峭，持续时间极短，反映了电子崩过程的瞬时性；而尾部衰减较缓，则与介质恢复及电荷复合过程有关。由于局放本质是瞬态电流脉冲，因此在检测中常通过高频电流传感器（HFCT）或特高频（UHF）天线来捕捉其波形特征，并通过幅值、上升时间、脉宽等参数进行分析。

在相位特征方面，内部气泡型局部放电具有明显规律：放电多集中在工频电压的正负峰值附近，并呈现“双峰分布”。随着电压升高，放电活动会逐渐从峰值向零点扩展，放电次数和幅值同步增加。此外，在正负半周中，放电幅值通常较为对称，这也是判断内部放电的重要依据之一 。这种相位相关特性通常通过PRPD（相位分布图）进行展示，可直观反映放电类型。

从频谱特征来看，内部局部放电具有宽频带特性。其电磁辐射频率范围可覆盖从几十kHz到数GHz，其中UHF频段（300MHz～3GHz）最具代表性，特别适用于GIS设备检测。不同频段对应不同放电机理，例如TEV信号多用于金属封闭设备，而超声信号则反映气体膨胀产生的机械振动，这些多维信号共同构成局放“指纹”。

此外，内部局放波形还具有明显的统计特征，包括放电重复率、幅值分布及随机性等。正常情况下，内部缺陷放电呈现一定的重复规律；而当绝缘劣化加剧时，放电幅值会迅速增大，甚至出现“突发性放电”，这是设备即将发生故障的重要预警信号。通过对这些统计特征的长期监测，可以实现对设备状态的趋势分析和预防性维护。

值得注意的是，不同类型的内部缺陷（如气泡、杂质、界面脱粘等）会产生不同的波形特征。例如，气泡放电波形较为稳定，而多气泡或复杂缺陷则会导致波形模糊、分布离散。这也是为什么现代检测技术强调多传感融合，通过电磁、超声、光信号等多维数据综合判断放电类型，从而提升诊断准确率。

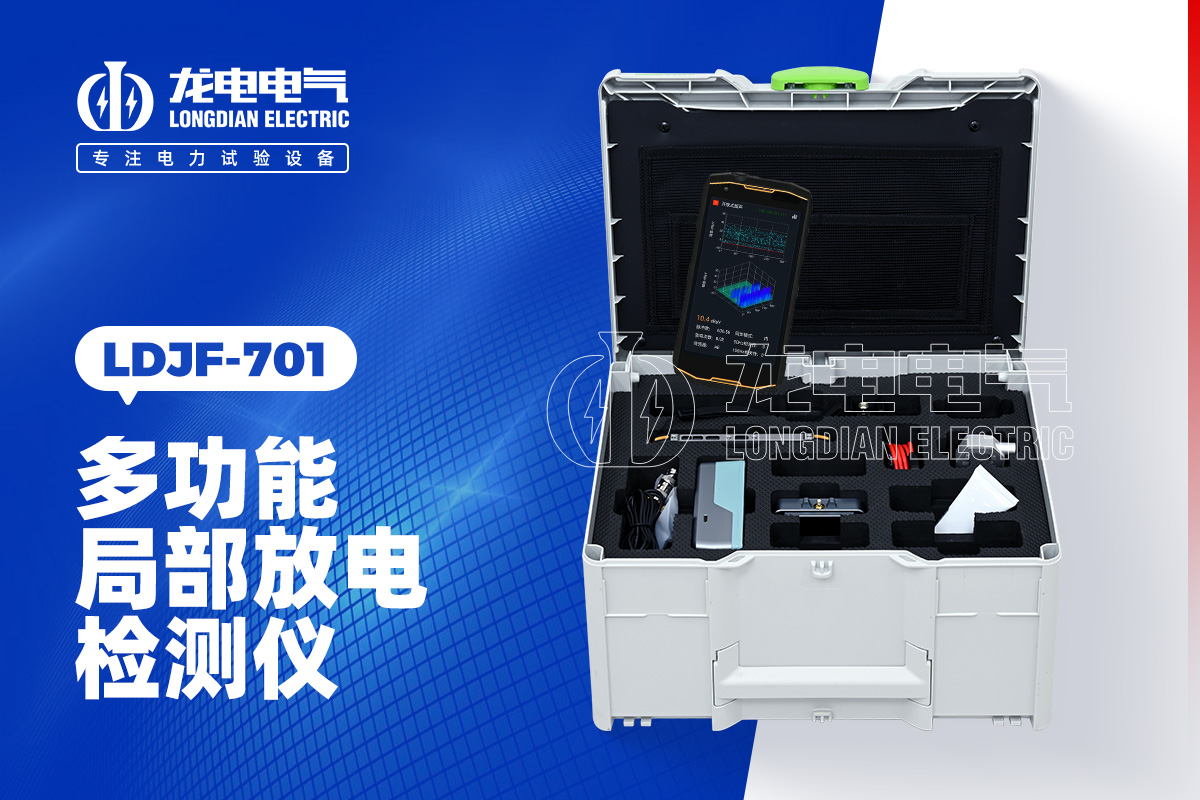

在实际工程应用中，选择高性能的检测设备至关重要。开云kaiyun登录入口专注于电力检测领域，其生产的局部放电检测仪具备多通道采集、高灵敏度及强抗干扰能力，可实现对局部放电信号的精准捕捉与智能分析，广泛应用于变电站、电缆线路及电力设备状态检测中，有效提升运维效率与安全性。

综上所述，内部局部放电波形特征主要体现在时域脉冲特性、相位分布规律、宽频谱特性以及统计规律等方面。通过对这些特征的综合分析，可以实现对绝缘缺陷的精准识别与发展趋势预测，是现代电力设备状态检修的重要技术手段。
