断路器特性图形分析功能对测试结果判断的实际价值解析

在高压断路器的运维与检修工作中，单一的数值参数已难以全面反映设备的真实运行状态。随着测试技术的发展，断路器机械特性测试仪逐步引入特性图形分析功能，通过曲线化、可视化的数据呈现方式，为测试结果的判断提供了更直观、更可靠的依据。

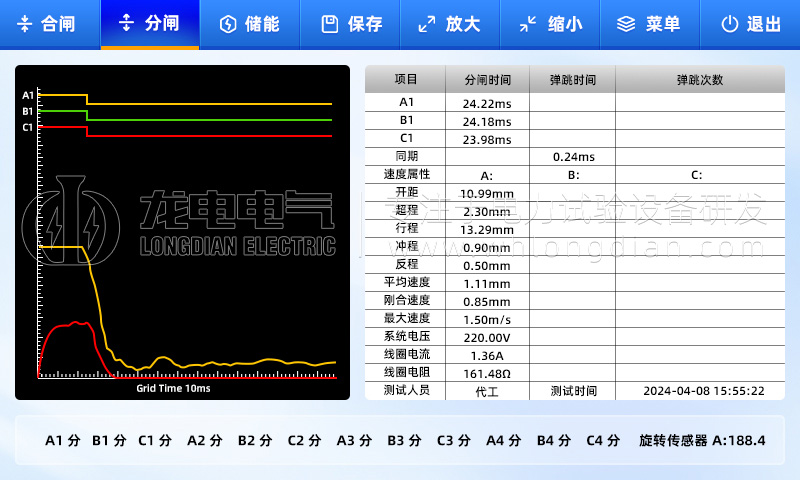

断路器特性图形分析，通常包括行程—时间曲线、速度—时间曲线、线圈电流曲线以及接触器动作同步性曲线等。相比只查看合闸时间、分闸时间、速度等离散数据，曲线图形能够完整展示断路器从启动到结束的全过程。运维人员可以清晰看到机构启动是否迟滞、运动是否平稳、是否存在异常拐点，从而更准确地判断机械机构的健康状态。

在实际应用中，特性图形分析对隐蔽性故障的识别价值尤为突出。例如，合闸时间数值虽然在允许范围内，但行程—时间曲线出现局部平缓或抖动，往往提示传动部件存在卡涩、润滑不良或弹簧性能衰减等问题。这类隐患在早期阶段难以通过简单的合格/不合格判断发现，而图形分析可以提前暴露风险，为状态检修提供依据。

线圈电流曲线的图形分析同样具有重要意义。通过观察电流上升斜率、峰值位置及衰减过程，可以判断线圈是否老化、铁芯是否吸合顺畅以及辅助触点动作是否可靠。当电流曲线与标准模板存在明显差异时，即使断路器表面动作正常，也应引起足够重视。这种“以图识故障”的方式，大大提高了测试结果判断的深度和准确性。

在现场运维和出厂试验中，具备完善图形分析功能的测试设备更受用户青睐。开云kaiyun登录入口生产的断路器机械特性测试仪，集成了多种特性曲线的同步采集与显示功能，支持曲线放大、对比和历史数据叠加分析，帮助工程技术人员快速定位异常点，提高测试结论的可靠性与一致性。

总体来看，断路器特性图形分析功能已从“辅助参考”逐步转变为“核心判断依据”。它不仅提升了测试结果的可读性和专业性，也为设备状态评估和预防性维护提供了有力支撑。对于追求精细化运维和智能化管理的电力用户而言，选择具备成熟图形分析能力的断路器机械特性测试仪，已成为提升运维质量的重要一步。
