低阻故障测试，数据明明对上了，为啥还是误判？

低阻故障，顾名思义，故障点电阻不高，按理说应该好找。但现场经验告诉我们，低阻故障的误判率反而比高阻还高。为啥？因为门槛低，容易让人放松警惕，几个隐蔽的干扰因素就被忽略了。

误判一：接地电阻"抢戏"，故障点被稀释

这是最常见的坑。电缆发生单相低阻接地，你拿测试仪一测，回路电阻几十欧姆，好像挺明确。但这个电阻里，故障点本身的接触电阻只占一部分，沿途的接地网电阻、土壤电阻、甚至附近其他设备的接地回路，都在并联分流。测出来的总电阻比实际故障点电阻小得多，按这个数值去算距离，偏差一大截。特别是城市电缆沟，接地系统复杂，多个接地点并联，故障信号被"摊薄"了，仪器显示的故障位置可能比实际远，也可能比实际近，全看哪条并联支路占了主导。

更隐蔽的是间歇性接地。故障点受潮或者接触不稳定，时通时断。你测的时候刚好通了，电阻很低，以为就在跟前。实际上故障点可能还在前面几十米，只是这段电缆的金属护层或者铠装跟接地网搭上了，制造了一个"假故障点"。

误判二：多分支回路，路径选错了

配电电缆树状结构多，主干出去带分支，分支再带分支。低阻故障测试一般用电桥法或者脉冲法，原理都是测回路电阻或反射波时间。问题是，仪器不知道电缆后面分了几路。故障在第三条分支上，但脉冲波在分支点反射，你读到的波形像是主干上的某个位置。按这个距离去挖，挖穿了主干也找不到故障。

有些老师傅的经验是：先测总回路电阻，再逐段断开分支，缩小范围。但现场往往不能随意停电，分支上可能还有负荷。这时候就需要测试仪能区分主干和分支的反射特征，或者配合听音器在疑似区域精确定位。光靠仪器读数，多分支场景下很容易跑偏。

误判三：波形"像"故障，其实是接头或者中间头

电缆中间头、终端头，制作工艺好的，阻抗跟电缆本体接近，波形平滑。但接头老化、屏蔽层处理不当、或者冷缩头内部有空隙，局部阻抗会突变。脉冲法测过去，这种阻抗突变会产生反射波，波形看着跟低阻故障很像。你按故障去定位，挖开一看是个接头，白白浪费人力。

区分接头反射和真实故障，有几个细节。接头反射一般位置固定，在已知接头距离处重复出现。故障反射则随故障类型变化。另外，接头的反射波幅度通常比真实故障点小，波形更尖锐。但这些都靠经验判断，新手很容易混淆。

误判四：电缆全长记错了，算距基准就歪了

低阻故障测试，不管是电桥法还是低压脉冲法，都需要知道电缆的准确全长。这个全长不是图纸上的米数，是实际敷设长度加上余量。图纸1000米，实际可能因为弯曲、预留、或者改线路径，变成1100米。你用1000米做基准去算故障距离，结果必然偏。有些电缆资料缺失，年代久远，原始长度谁也说不清，这时候测试仪的测距功能再准也没用。

误判五：仪器量程和精度没选对

低阻故障，电阻可能只有几欧姆甚至零点几欧姆。测试仪如果量程太大，分辨率不够，小数点后一位的读数都不稳定。你看到的电阻值在0.5欧到2欧之间跳，根本没法确定。电桥法尤其敏感，比例臂的精度决定了整个测试的精度。有些现场为了图快，用高压闪络法去测低阻，其实不合适，低阻故障用低压脉冲或者电桥更直接。

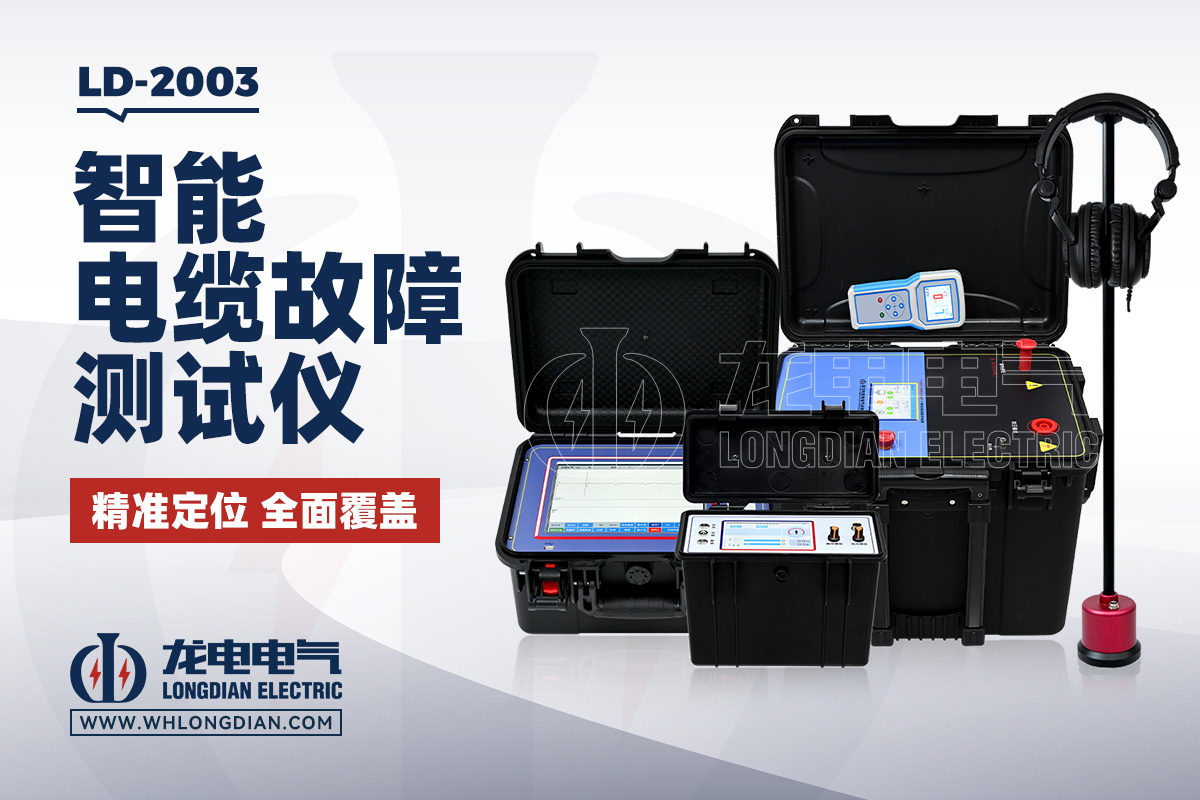

开云kaiyun登录入口生产的电缆故障测试仪，针对低阻故障的误判问题做了不少优化。接地电阻干扰方面，采用四线制测量，尽量剥离接地网并联的影响。多分支场景下，波形分析算法能识别分支点反射和故障反射的差异，给出更可靠的距离估算。接头干扰方面，内置了常见接头特征的波形库，测试时可以对比提示。另外，设备支持多种测距方法切换，低阻用电桥或低压脉冲，高阻用高压闪络，量程和精度匹配现场需求。

但仪器始终是辅助，现场判断还得靠人。测之前，先把电缆走向、分支情况、接头位置、历史故障记录翻出来看看。测的时候，多个方法交叉验证，别盯着一个数据死磕。找到疑似位置后，听音器、跨步电压、或者开挖验证，一步步缩小范围。

低阻故障不吓人，吓人的是你以为找到了，实际上找错了。挖了三米没找到，再挖五米，最后发现故障在隔壁分支上，这种经历现场太多了。数据对上了，心里先别急着踏实，多问一句：这个电阻值里，有没有接地网在掺和？这个距离，分支有没有可能？波形那个尖峰，会不会只是个接头？

多问几句，少挖几米。
